Фазное или линейное?



В разделе «Комментарии» помещена такая реплика «БМРЗ-ЦРН которое вы так хвалите контролирует фазное напряжение, а Сириус 2-РН линейное. Мне кажется это более достоверным, не правда-ли?» . В цитате сохранена орфография автора реплики).

Автор реплики, пожелавший остаться инкогнито, не указал достоверность чего изменяется из-за использования линейных напряжений «вместо» фазных.

Что касается соотношений между линейными и фазными величинами в трёхфазных электрических сетях, можно рекомендовать любую книгу по теории электрических цепей.

Можно найти много публикаций на эту тему и в интернете, см. например работу Дубовицкого Г.П. Трехфазные электрические цепи. Поэтому не будем писать об азах электротехники, а рассмотрим описания названных в реплике устройств.

Сравнив схемы подключения цепей напряжения в двух упоминаемых в реплике устройств, можно увидеть, что в устройстве «Сириус 2-РН» (рис. 1) использованы линейные напряжения, а также предусмотрена возможность использования напряжение 3U0 от двух разных секций.

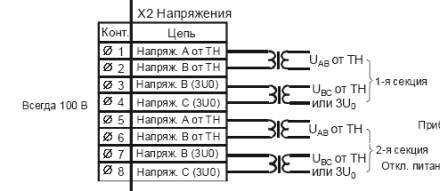

Рис. 1 Входы напряжения в устройстве «Сириус-2РН»



Про назначение входных трансформаторов напряжения в руководстве по эксплуатации блока [1] написано так:





В устройстве БМРЗ-ЦРН для цепей напряжения предусмотрены входы, показанные на рис. 2 [2].



Рис. 2 Входы напряжений в устройстве БМРЗ-ЦРН



Таким образом, и в том и в другом устройствах использованы четыре входа напряжения.

Обратимся опять к руководству [1], где можно прочесть:





После беглого знакомства с устройствами, можно с уверенностью утверждать, что использование фазных или линейных величин в устройствах никак не связано с достоверностью неназванной нам характеристики в реплике, автор которой пожелал остаться неизвестным.

Необходимость контроля напряжения на каждой из систем шин при ограниченном количестве входов по напряжению в основном и объясняет использования линейного напряжения в устройстве «Сириус-2РН», основное назначение которого – одновременный контроль двух систем шин, на которые работает регулируемый трансформатор.



Литература:

1. БПВА.656122.043 РЭ. Устройство регулирования напряжения трансформатора «Сириус-2РН». Руководство по эксплуатации. М. ЗАО «РАДИУС-Автоматика».

2. ДИВГ. 648228.038 РЭ. Блок микропроцессорный релейной защиты БМРЗ-ЦРН. Руководство по эксплуатации.

СПб. ООО «НТЦ «Механотроника».
